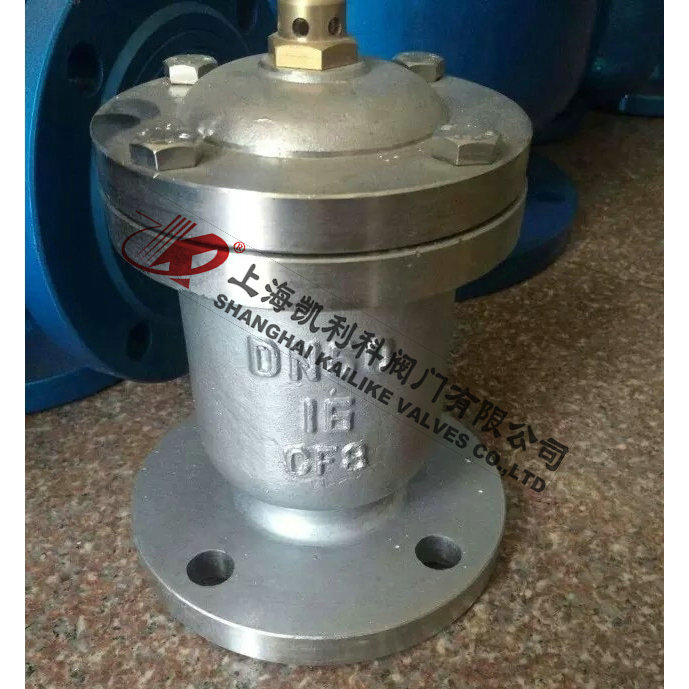

產品名稱：	不銹鋼法蘭單口排氣閥	產品型號：	QB1
公稱通徑：	DN15～DN20～DN25	結構形式：	浮球式
公稱壓力：	1.6MPa	連接方式：	內螺紋、法蘭式
適用溫度：	-29ºC～+80ºC	驅動方式：	自動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	給排水、清水、污水等	生產廠家：	上海凱利科閥門有限公司

產品說明

QB1不銹鋼法蘭單口排氣閥用于管道上的最高點或閉氣地方，來排除管內氣體來疏通管道使管道在工作中正常運轉。閥體為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為螺紋和法蘭式兩種排氣閥。QB1不銹鋼法蘭單口排氣閥適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的進修，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。

結構原理

QB1不銹鋼法蘭單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。

主要零部件

1	2	3	4	5	6	7	8
閥體	空心球	密封墊	閥蓋	排氣咀	墊圈	螺母	雙頭螺柱

外形結構圖



主要外形尺寸

型號	公稱通徑Dg	主要及連接尺寸					閥體材料
		D	D1	D2	H	介質
QB1-10法蘭式	15	195	160	85	330	水	鑄鐵、鑄鋼、不銹鋼
	20	195	160	85	330	水	鑄鐵、鑄鋼、不銹鋼
	25	195	160	85	330	水	鑄鐵、鑄鋼、不銹鋼

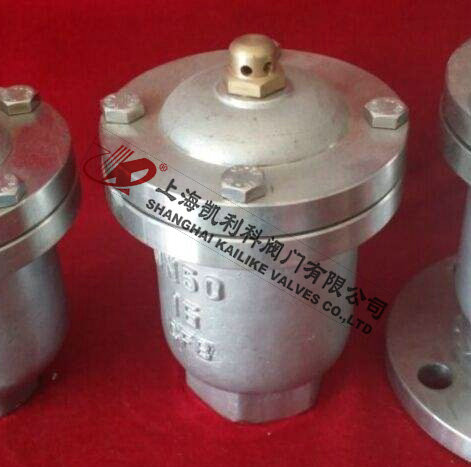

QB1-10絲口式	1/2"				280	水	鑄鐵、鑄鋼、不銹鋼
	3/4"				280	水	鑄鐵、鑄鋼、不銹鋼
	1"				280	水	鑄鐵、鑄鋼、不銹鋼
	1" 1/4"				280	水	鑄鐵、鑄鋼、不銹鋼
	1" 1/2"				280	水	鑄鐵、鑄鋼、不銹鋼

聲明：【QB1不銹鋼法蘭單口排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QB1不銹鋼法蘭單口排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
