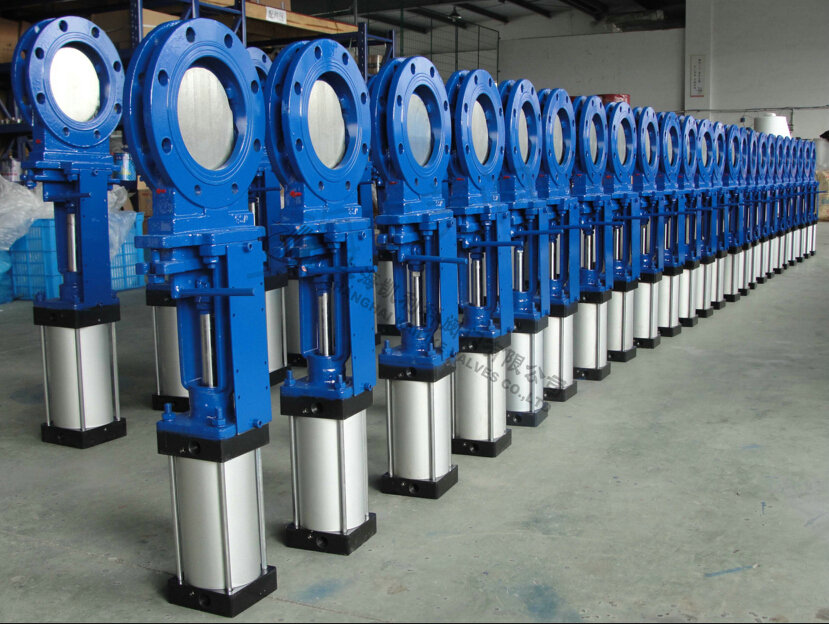

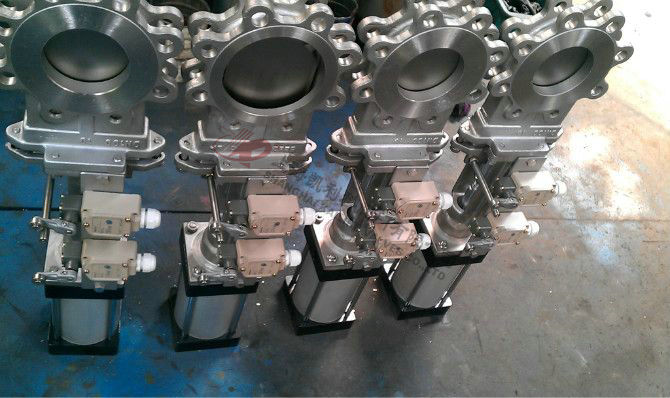

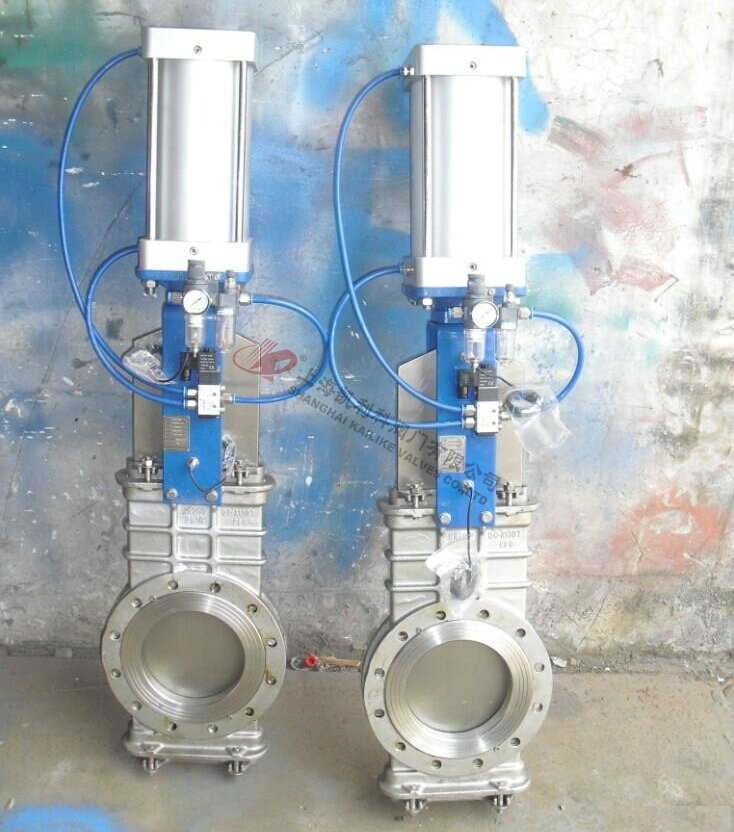

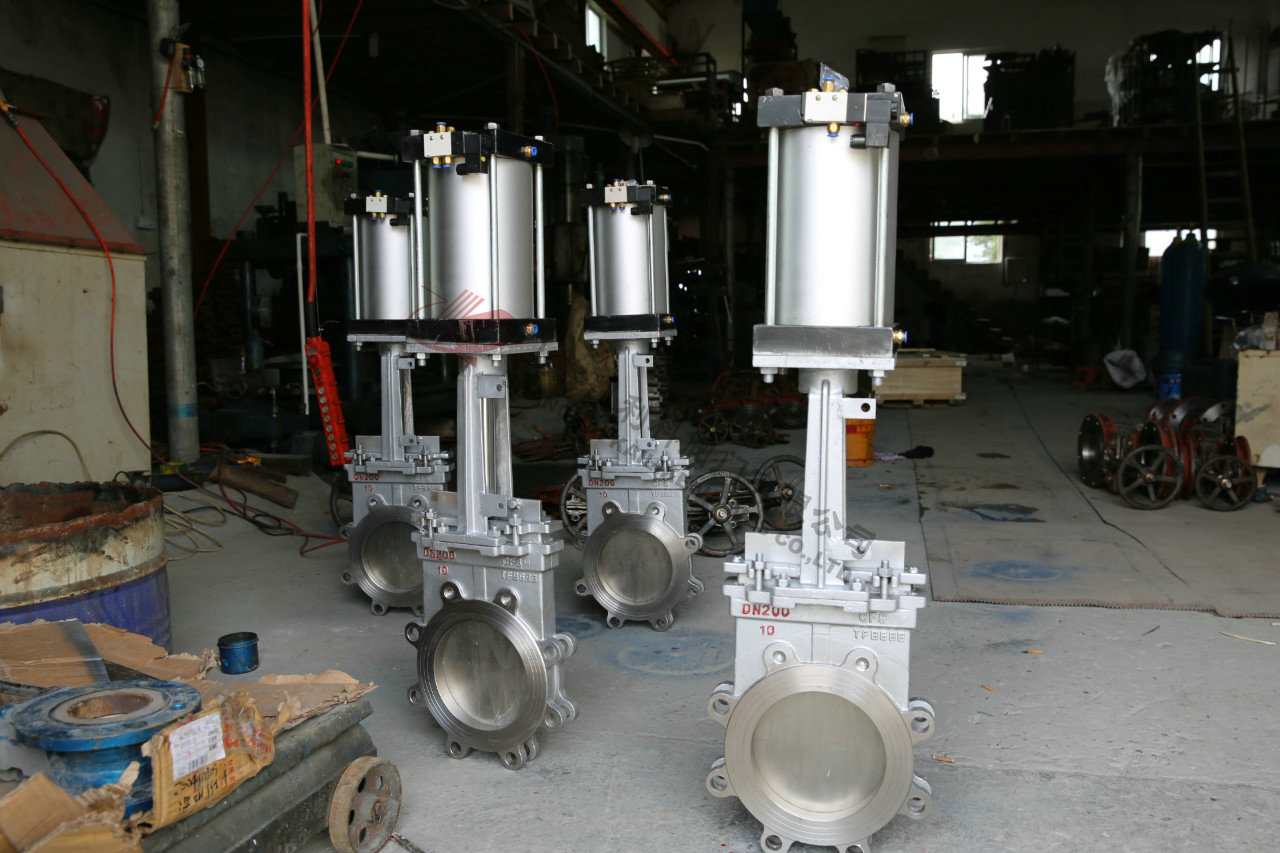

產品名稱：	氣動刀型閘閥	產品型號：	PZ673H、PZ673X
公稱通徑：	DN50～DN1200	結構形式：	單閘板、雙閘板
公稱壓力：	0.6Mpa～2.5Mpa	連接方式：	法蘭、對夾
適用溫度：	-20ºC～+150ºC～425ºC	驅動方式：	手動、鏈輪、傘齒輪、電動、氣動、液動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	排渣、煤灰、石灰、漿液、污水、糖漿等	生產廠家：	上海凱利科閥門有限公司

產品說明

PZ673H/PZ673X氣動刀型閘閥其應用范圍非常廣泛，從礦山、電廠的選煤、排矸、排渣，到城市的污水處理；從水泥、造紙廠的漿液輸送，到食品、衛生、醫藥等專業管道。超薄設計的刀型閘閥以其體積小、重量輕、阻流小、不積渣，易安裝，易拆卸的優點徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等閥門的阻流大，占空間，易積渣，不易安裝和維修等疑難問題。因而大量的通用切斷類閥和調節型閥門被刀型閘閥取代。

產品概述

氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。廣泛應用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

技術范圍

公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公稱通徑：DN50mm~DN2000mm NPS 2"~80"
適用溫度：-38℃~1100℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、軟密封
泄 漏 量：硬密封：D級（液體0.1×DNmm3/s）；軟密封：A級（零泄漏）
配套附件：安裝法蘭

可選附件

1、單或雙控電磁閥（有24V、220V等電壓供選擇，必要時可選防爆電磁閥）
2、接近開關
3、氣源處理三聯件（包括減壓閥、過濾器、油霧器）
4、電/氣閥門定位器（調節型用）

主要零部件材質Key parts material

閥體、上蓋 body,upper cap	碳鋼、不銹鋼 Carbon steel,stainless steel
閥板 Valve plate	不銹鋼 Stainless steel
閥桿 Stem	不銹鋼 Stainless steel
密封圈 Seal ring	橡膠、四氟、不銹鋼、硬質合金 Rubber,PTFE,stainless steel,hard alloy

主要性能規范Key performance indicators

公稱壓力 Nominal pressure	PN
殼體試驗 Casing test	1.5×PN
密封試驗 Leak test	1.1×PN
工作溫度 Operating temperature	橡膠≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
適用介質 Working medium	糖漿、紙漿、污水、煤漿、灰、渣水混合物 Syrup,paper pulp,sewage,coal slurry,dust,slag-water mix

設計標準

設計制造Design and manufacture： JB/T8691-1998
法蘭連接Flange connection： GB/T9113.1-2000 JB/T79-94
結構長度Stuctural length： GB/T15188.2-94
試驗驗收Testing and acceptance： GB/T13927-92

外形結構圖

主要外形尺寸

主要外形及連接尺寸Profile and connection dimension											單位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	50	48	160	125	100	335	4-16	1.0	50	48	160	125	99	335	4-16
	65	48	180	145	120	363	4-16		65	48	185	145	120	363	4-16
	80	50	195	160	135	395	4-16		80	50	200	160	135	395	8-16
	100	50	215	180	155	465	8-16		100	50	220	180	155	465	8-16
	125	57	245	210	185	530	8-16		125	57	250	210	185	530	8-16
	150	57	280	240	210	630	8-20		150	57	285	240	210	630	8-20
	200	70	335	295	265	750	8-20		200	70	340	295	265	750	12-20
	250	70	390	350	320	900	12-20		250	70	405	355	310	900	12-22
	300	76	440	400	368	1125	12-20		300	76	460	410	375	1125	12-22
	350	76	500	460	428	1260	16-20		350	76	520	470	435	1260	16-22
	400	89	565	515	482	1450	16-22		400	89	580	525	485	1450	16-27
	450	89	615	565	532	1600	20-22		450	89	640	585	545	1600	20-27
	500	114	670	620	585	1820	20-22		500	114	715	650	609	1820	20-30
	600	114	780	725	685	2300	20-27		600	114	840	770	720	2300	20-36
	700	130	895	840	800	2600	24-27		700	130	910	840	788	2600	24-36
	800	130	1010	950	898	3000	24-30		800	130	1025	950	895	3000	24-36
	900	140	1110	1050	1005	3400	28-30		900	140	1125	1050	998	3400	28-36
	1000	216	1220	1160	1115	3800	28-30		1000	216	1255	1170	1110	3800	28-42
	1200	254	1450	1380	1325	4300	32-36		1200	254	1485	1390	1325	4300	32-48



聲明：【PZ673H,PZ673X氣動刀型閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的PZ673H,PZ673X氣動刀型閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
