閘閥工作原理（圖）

來源：www.365daysshow.cn作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:39

閘閥(Gate Valve）啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。在管路中主要用來做切斷介質，可向兩側任意方向流動，易于安裝，操作方便，通道流暢，流阻數小，結構簡單等特點。

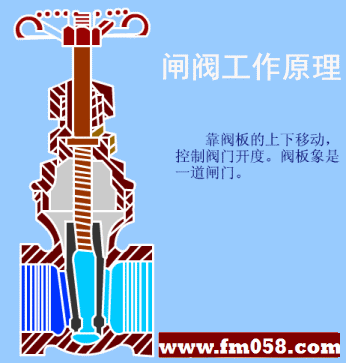

閘閥工作原理（圖）

1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。

2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o論是開或閉，閘板運動方向均與介質流動方向相垂直。

3、高度大，啟閉時間長。閘板的啟閉行程較大，升降是通過螺桿進行的。

4、水錘現象不易產生。原因是關閉時間長。

5、介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。

6、結構長度(系殼體兩連接端面之間的距離)較小。

7、形體簡單，結構長度短，制造工藝性好，適用范圍廣。

8、結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。

閘閥結構原理
閘閥運動方式：閘閥的閘板隨閥桿一起作直線運動的，亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。有的閘閥閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。
安裝使用維護

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。

2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置，手輪在頂部 )。

3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。

4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。

5、如果閥門經常開關使用，每月至少潤滑一次。

6、閘閥只供全開、全關各類管路或設備上的介質運行之用，不允許作節流用。

7、帶手輪或手柄的閘閥，操作時不得再增加輔助杠杠（若遇密封不嚴，則應檢查修復密封面或其他零件）。
8、手輪、手柄順時針旋轉為關閉，反之則開啟。帶傳動機構的閘閥應按產品使用說明書的規定使用。
